mit Axialsicherung (Sperrklinke)

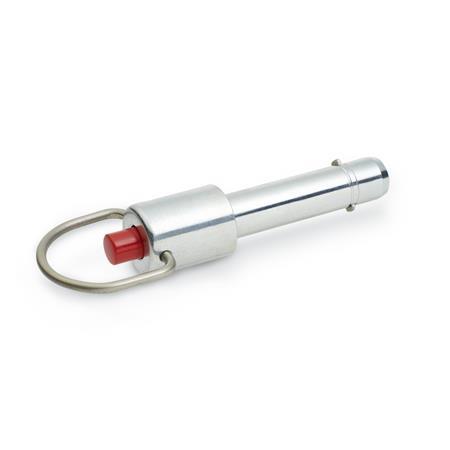

GN 214.2 Steckbolzen, mit Zugring Stahl, verzinkt
d1 -0,1 | l1 +0,4 Kleinstmaß | a | b | d2 | d3 | d4 | d5 | l2 | l3 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
6 | 10 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | - | - | 2,3 | 0,5 | 7,5 +0,5 | 5,9 | 12 | 23 | 7 | 38 |
8 | 10 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | - | 2,8 | 0,6 | 10 +0,5 | 7,9 | 12 | 23 | 8,4 | 38 |
10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 3,3 | 1 | 12 +1 | 9,9 | 16 | 28 | 9,8 | 42 |
12 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | - | 3,8 | 1 | 14 +1 | 11,9 | 16 | 28 | 11,3 | 42 |
16 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 4,8 | 1,2 | 19 +1 | 15,9 | 20 | 32 | 14,2 | 46,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Bolzen
Stahl
verzinkt, blau chromatiert
Sperrklinke
Edelstahl-Blech
nichtrostend, 1.4301
Zugring
Edelstahl
nichtrostend, 1.4310
Druckknopf / Schieber
Kunststoff
Druckfeder
Edelstahl
nichtrostend, 1.4310
RoHS
Stahl
verzinkt, blau chromatiert
Sperrklinke
Edelstahl-Blech
nichtrostend, 1.4301
Zugring
Edelstahl
nichtrostend, 1.4310
Druckknopf / Schieber
Kunststoff
- temperaturbeständig bis 80 °C
- Druckknopf rot
Druckfeder
Edelstahl
nichtrostend, 1.4310
RoHS
Zubehör
Kugelketten GN 111Edelstahl-Kugelketten GN 111.5
Halteseile GN 111.2
Spiral-Halteseile GN 111.4
Hinweis
Steckbolzen mit Axialsicherung GN 214.2 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.
Die Ausführung mit schwenkbarem Zugring erleichtert die Anwendung bei engen Platzverhältnissen.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
siehe auch...
Bestellbeispiel |
| ||||
GN 214.2-10-60 |
