mit Kunststoff-Knopf, Bolzen Werkstoff 1.4305

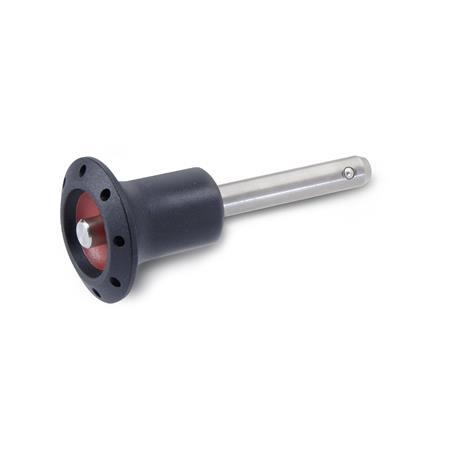

GN 113.5 Edelstahl-Kugelsperrbolzen

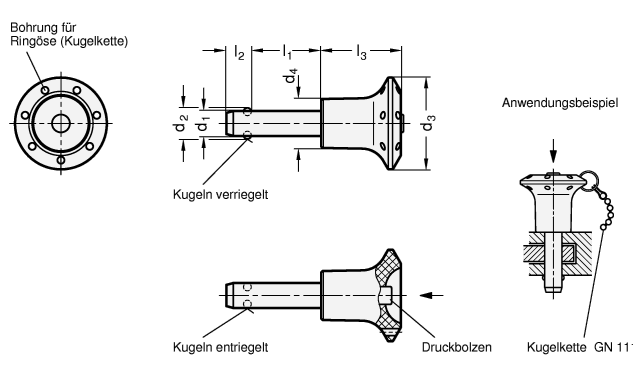

d1 -0,04/-0,08 | l1 +0,6 | d2 | d3 | d4 | l2 ±1 | l3 -0,2 | Aufnahme- bohrung H11 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | - | - | - | 5,5 | 30 | 16 | 6 | 26 | 5 |
6 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | - | - | - | 7 | 30 | 16 | 7,1 | 26 | 6 |
8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | - | 9,5 | 35 | 19 | 8,2 | 32,5 | 8 |
10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 12 | 35 | 19 | 9,6 | 32,5 | 10 |
12 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | - | 14,5 | 42 | 25 | 10,6 | 39 | 12 |
16 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 19 | 42 | 25 | 14 | 39 | 16 |
Filterkombination ergibt keine Treffer.
Ausführung
Bolzen Edelstahl
nichtrostend, 1.4305
Knopf
Kunststoff (Polyamid PA)
Kugeln
Edelstahl
nichtrostend, 1.3541
Druckfeder
Edelstahl
nichtrostend, 1.4565
Belastbarkeit von Kugelsperrbolzen / Steckbolzen
Anwendungsvideo Steckbolzen mit Kugelrasten
ISO-Passungen
Edelstahl-Eigenschaften
Kunststoff-Eigenschaften
RoHS
nichtrostend, 1.4305
Knopf
Kunststoff (Polyamid PA)
- schwarzgrau / rot
- temperaturbeständig 80 °C
Kugeln
Edelstahl
nichtrostend, 1.3541
Druckfeder
Edelstahl
nichtrostend, 1.4565
Belastbarkeit von Kugelsperrbolzen / Steckbolzen
Anwendungsvideo Steckbolzen mit Kugelrasten
ISO-Passungen
Edelstahl-Eigenschaften
Kunststoff-Eigenschaften
RoHS
Zubehör
Kugelketten GN 111 / GN 111.5Halteseile GN 111.2
Spiral-Halteseile GN 111.4
Hinweis
Edelstahl-Kugelsperrbolzen GN 113.5 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
siehe auch...
Bestellbeispiel |
| ||||
GN 113.5-8-25 |
