mit L-Griff, Bolzen Werkstoff Nr. 1.4542

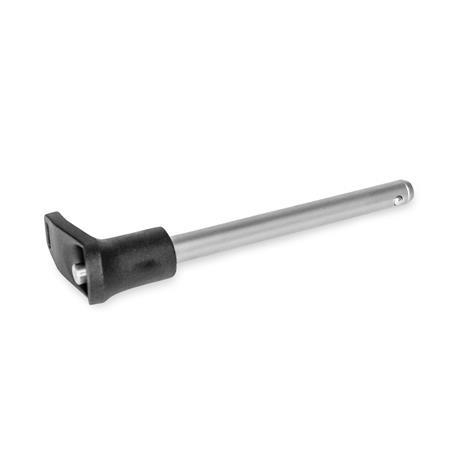

GN 113.12 Edelstahl-Kugelsperrbolzen
![Edelstahl Kugelsperrbolzen GN 113.12 Skizze](GanCipImages/b8a0daac-94ec-4bf6-b2f2-d17b806abd07/Edelstahl-Kugelsperrbolzen-GN-113.12-Skizze.png?scalingName=skizzeGross)
d1 -0,04/-0,08 | l1 +0,6 | d2 | d3 | d4 | l2 ±1 | l3 | l4 | Aufnahme- bohrung H11 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | - | - | - | 5,5 | 17,5 | 13,5 | 6 | 26,5 | 33 | 5 |
6 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | - | - | - | 7 | 17,5 | 13,5 | 7 | 26,5 | 33 | 6 |
8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | - | 9,5 | 23 | 18 | 8,2 | 34 | 43,5 | 8 |
10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 12 | 23 | 18 | 9,6 | 34 | 43,5 | 10 |
12 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | - | 14,5 | 30,5 | 24 | 10,6 | 40,5 | 58 | 12 |
16 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 19 | 30,5 | 24 | 14 | 40,5 | 58 | 16 |
20 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | - | - | - | - | 25 | 40,5 | 33 | 20,5 | 51,5 | 72,5 | 20 |
25 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | - | - | - | - | 30,8 | 40,5 | 33 | 22 | 51,5 | 72,5 | 25 |
Filterkombination ergibt keine Treffer.
Ausführung
Bolzen
Edelstahl
L-Griff
Kunststoff (Polyamid PA), schwarz
temperaturbeständig bis 80 °C
Kugeln
Edelstahl
nichtrostend, 1.3541
Druckfeder
Edelstahl
nichtrostend, 1.4565
Anwendungsvideo Steckbolzen mit Kugelrasten
Belastbarkeit von Kugelsperrbolzen / Steckbolzen
Kunststoff-Eigenschaften
Edelstahl-Eigenschaften
RoHS
Edelstahl
- nichtrostend, 1.4542
- ausscheidungsgehärtet
L-Griff
Kunststoff (Polyamid PA), schwarz
temperaturbeständig bis 80 °C
Kugeln
Edelstahl
nichtrostend, 1.3541
Druckfeder
Edelstahl
nichtrostend, 1.4565
Anwendungsvideo Steckbolzen mit Kugelrasten
Belastbarkeit von Kugelsperrbolzen / Steckbolzen
Kunststoff-Eigenschaften
Edelstahl-Eigenschaften
RoHS
Zubehör
Kugelketten GN 111 / GN 111.5Halteseile GN 111.2
Spiral-Halteseile GN 111.4
Hinweis
Edelstahl-Kugelsperrbolzen GN 113.12 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Kugelsperrbolzen GN 113.12 sind extrem belastbar, der Bolzen ist aus hochfestem, gehärtetem und verschleißfestem Werkstoff.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
siehe auch...
Bestellbeispiel |
| ||||
GN 113.12-16-50 |
