mit Vollauszug und gedämpftem Selbsteinzug, Belastbarkeit bis 360 N

GN 1414 Teleskopschienen

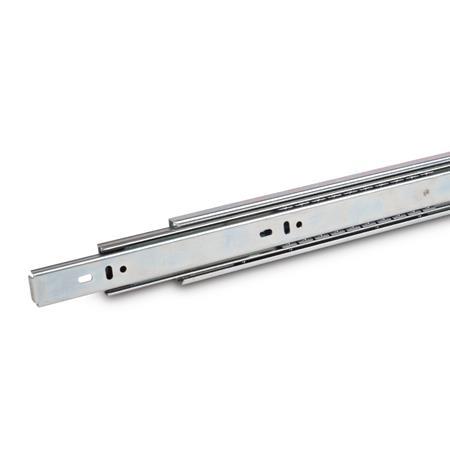

Teleskopschienen GN 1414 thumbnail Zoom

mit Vollauszug und gedämpftem Selbsteinzug, Belastbarkeit bis 360 N

GN 1414 Teleskopschienen

Teleskopschienen GN 1414
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Teleskopschienen GN 1414 Skizze


Form

Fmit Stoppgummi, Arretierung hinten, Trennfunktion

Kennziffer

1Befestigung über Durchgangsbohrungen
l1l2 +3/-3
Hub
l3Fs pro Paar in N
bei 10.000 Zyklen

bei 100.000 Zyklen
300250550260140
350320670260140
400375775310190
450450900360240
5005001000360240
5505501100310190
6006001200310190
6506501300260140
Filterkombination ergibt keine Treffer.

Ausführung

Schienenprofil
Stahl, verzinkt, blau passiviertZB

Kugeln
Wälzlagerstahl, gehärtet

Kugelkäfig, Außenschiene
Kunststoff

Kugelkäfig, Innenschiene
Stahl, verzinkt

Stoppgummi und Trennfunktion
Kunststoff / Elastomer

Selbsteinzug, gedämpft
Stahl / Kunststoff

Einsatztemperatur -20 °C bis 100 °C
RoHS

Auf Anfrage

andere Längen und Bohrungsabstände
andere Befestigungsoptionen
andere Öberflächen

Hinweis

Teleskopschienen GN 1414 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 100 % der Nennlänge l1 (Vollauszug). Die Stoppgummi der Form F dämpfen das Anschlagen der Schiene in der Endstellung. Dadurch wird die Geräuschentwicklung minimiert und die Lebensdauer erhöht. Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.

Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen. Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.

Bestellbeispiel
1l1
2Form
3Kennziffer
4Oberfläche
GN 1414-650-F-1-ZB

RoHS-konform: Info -
Gewicht: Info -
