mit Axialsicherung (Sperrklinke)

GN 114.2 Steckbolzen, Stahl, verzinkt

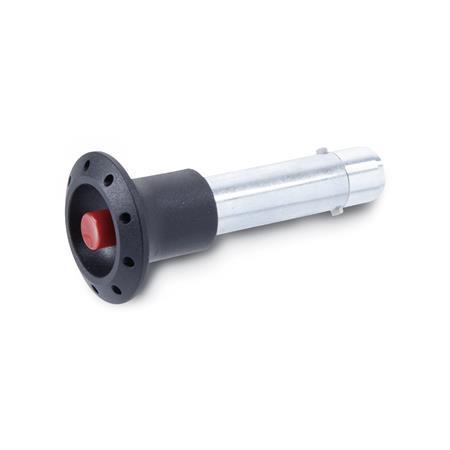

Steckbolzen Stahl verzinkt GN 114.2 thumbnail

Steckbolzen Stahl verzinkt GN 114.2 Skizze

Filter anzeigen

d₁ -0,1	l₁ +0,4 Kleinstmaß															a	b	d₂	d₃	d₄	d₅	l₂	l₃

6	10	12	16	20	25	30	35	40	45	50	60	70	80	-	-	2,3	0,5	7,5 +0,5	5,9	15	30	7	21
8	10	16	20	25	30	35	40	45	50	60	70	80	90	100	-	2,8	0,6	10 +0,5	7,9	15	30	8,4	21
10	15	20	25	30	35	40	45	50	60	70	80	90	100	110	120	3,3	1	12 +1	9,9	18	34	9,8	26
12	20	25	30	35	40	45	50	60	70	80	90	100	110	120	-	3,8	1	14 +1	11,9	18	34	11,3	26
16	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	4,8	1,2	19 +1	15,9	22	40	14,2	32
20	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	4,8	1,2	23 +1	19,8	25	40	14,8	33

Filterkombination ergibt keine Treffer.

Ausführung

Bolzen
Stahl
verzinkt, blau passiviert

Sperrklinke
Edelstahl-Blech
nichtrostend, 1.4301

Griffknopf
Kunststoff
schwarzgrau
temperaturbeständig 80 °C

Druckknopf / Schieber
Kunststoff

rot
temperaturbeständig 80 °C

Druckfeder
Edelstahl
nichtrostend, 1.4310

Belastbarkeit von Kugelsperrbolzen / Steckbolzen

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

RoHS

Zubehör

Kugelketten GN 111

Halteseile GN 111.2

Spiralhalteseile GN 111.4

Hinweis

Steckbolzen mit Axialsicherung GN 114.2 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
