mit elektrischer Schaltfunktion - Kabelanschluss
GN 628.4 Bügelgriffe, Kunststoff
ELESA original design EBR-SW
Form
| KL | Kabel seitlich, links |
| KR | Kabel seitlich, rechts |
| KU | Kabel unten |
| l1 ±0,5 | d1 | d2 | h1 | h2 | l2 | l3 | s | Kabellänge in m | |
|---|---|---|---|---|---|---|---|---|---|
| 132 | 28 | 8,5 | 44 | 20 | 160 | 89 | 8,5 | 2,5 | 5 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Abdeckkappe
Kunststoff
schwarzgrau, matt
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 80 °C
- schwarzgrau, matt
ähnlich RAL 7021
Abdeckkappe
Kunststoff
schwarzgrau, matt
RoHS
Hinweis

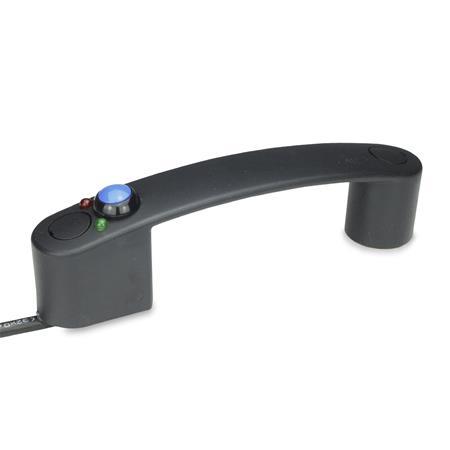

Bügelgriffe GN 628.4 sind mit einem Taster versehen, der zwei Schaltstellungen zulässt.
Der Status wird durch die beiden LEDs, rot oder grün, angezeigt.
In Normalfunktion leuchtet die rote LED. Durch Drücken der Taste d.h. Wechsel der Schaltstellung, wird ein Steuerimpuls ausgelöst, der bestimmte Türfunktionen startet z.B. Abschalten von Geräten. Die Farbe der LED wechselt auf grün.
Das Design der Bügelgriffe GN 628.4 ist auf die Produktfamilie Ergostyle® abgestimmt.
Die Abdeckkappen werden lose beigelegt geliefert.
| Bestellbeispiel |
| ||||||
GN 628.4-132-KL-2,5 |
RoHS-konform:
-
-
Gewicht:
-
-
